LinkPrint FB690

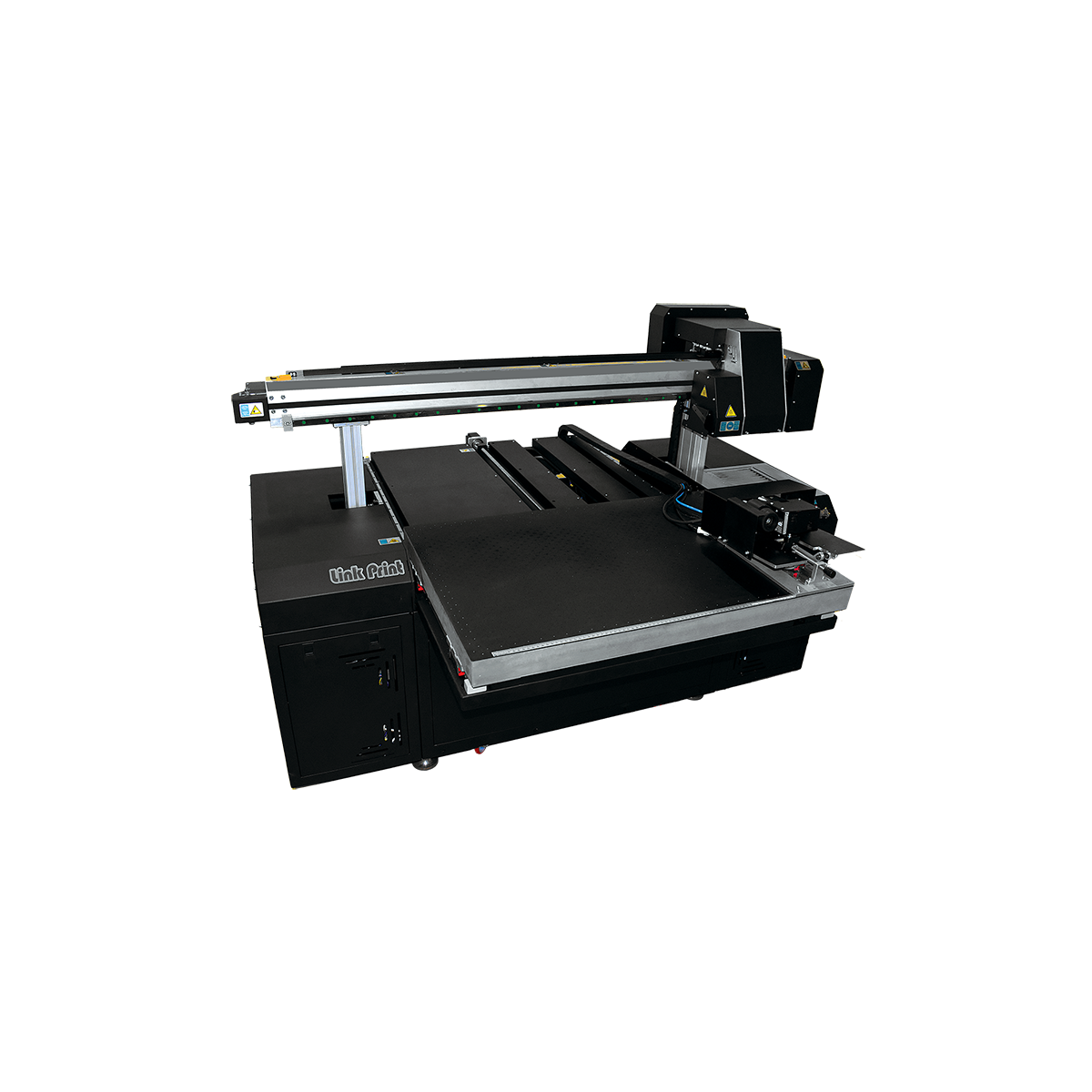

Планшетный УФ-принтер LINKPRINT FB690 с опцией цилиндрической печати

Печатайте высококачественную графику с невероятной скоростью на новом сувенирном принтере FB690

Энкодер по оси X
- Перемещение по оси-Х с точностью до 0,01 мм.

Датчик определения высоты
Измеряет высоту печати в заданных координатах

Система защиты каретки
Установлены датчики определения припятствия

LED-UV системы ламп с воздушным охлаждением
- низкий уровень выделения тепла:
- долгий срок эксплуатации
- уменьшение энергозатрат
- безопасность для окружающий среды

Модуль для цилиндрической печати
Скорость печати изделия зависит от размеров и количества цветов, в среднем составляет 10 сек.

Вакуумный стол, 6 - зон

Высокая производительность,возможность уникальных эффектов на печати
- Печатные головы Ricoh
- Установка до 8 голов

Высота подъема каретки
35 см

Основные характеристики

6 зонный вакуумный стол
Циркуляция белого цвета
Система подачи чернил: Непрерывная, с субтанками

Способ подачи материала: Планшетный
Размер стола: 600 х 900 мм
Печатающие головки: Ricoh

Печатающие головки

Переменная капля: Поддерживается
Система очистки головок: ручная/автоматическая
Цветовая схема: CMYK+White+Vanish+Primer

Ricoh Gen5, Gen5s, Gen-6
до 12 печатных голов
Размер капли: 2,5 - 7 pl

Производительность

Высоко качественный режим: до 16 квм

Печать:

Разрешение печати: 360dpi, 720dpi, 1440dpi, 2880 dpi
Управление цветом: поддержка ICC профилей,
регулировка плотности цвета
Графические форматы: TIFF, JPEG, EPS, PDF

Условия работы

Требование к сети: 50/60 Гц, 220В;
Мощность: до 1,5 кВт

Рабочая температура: дл 15-28 С
Рекомендованная влажность: 40-60%
Уровень запыленности помещения:
соответствие стандартным офисным условиям

Программное обеспечение

Материал:

Макс размер: 600 х 900 мм
Толщина материала: 0.1 мм - 350 мм
Макс. вес материала: до 50 кг

RIP-станция: ONYX PosterShop
Интерфейс обмена данным Ethernet или Wi-Fi

Элекропитание, мощность

Технология печати:

Система уф сушки:

Пьезоэлектрическая струйная печать

LED УФ лампы

Фиксация изделия: вакуум
Тип приводов: Серво

Датчик определения высоты материала: опционально
Защита от статического заряда: Ионизатор на каретке (опционально)
Защита от столкновения: датчик удара на каретке

Габариты: (ШхГхВ), мм 1600×1850×1050
Вес, кг: 180

Обладатель БРОНЗОВОЙ МЕДАЛИ за инновации 2020

Специально разработан для универсальных производств, где требуется печать работ с точной проработкой деталей и высокая производительность

Печать
- на всех видах плоских материалах
- на габаритных предметах
- скоростная цилиндрическая печать
- высокоточная печать с белым цветом
Технологии
- точность печати 0,02 мм
- циркуляция белого
Цены
-высокая производительность
- доступная цена

Технологии

Скорость растет. Цвета не тускнеют

В стандартной конфигурации принтера предусмотрена установка печатных голов Ricoh. Каждая печатающая голова, как правило, имеет от 2х до 4х независимых каналов для подачи чернил. Базовая конфигурация принтера состоит из 2х печатающих голов Ricoh, что позволяет использовать для печати 6-ти цветную модель СМУК+Лак+Белый.
Для особых случаев может быть использована модель из 8 цветов. Каретка позволяет установить до 8 печатных голов.

Система УФ ламп с воздушным охлаждением

Отличается долгим сроком эксплуатации. В зависимости от выбранной конфигурации и требований к скорости печати может быть установлены одна или две УФ лампы мощностью 8 W/sm2.

СИСТЕМА ПОДАЧИ ЧЕРНИЛ

Чернила подаются из больших чернильных емкостей.
В принтере используется система раздельного негативного давления для каналов с белым цветом и CMYK. Белая краска постоянно циркулирует в системе и вмешивается.
Для более стабильной работы в реальных условиях установлен дополнительный подогрев чернил в субтанках.

Высокоточная механика

На осях X и Y установлены энкодеры с разрешением 5000 dpi. Это позволяет получить высокую точность и качество при печати мелких деталей и особенно важно при совмещении белого цвета и CMYK

СИСТЕМА УПРАВЛЕНИЯ LINKPRINT

Управление и мониторинг печатного процесса принтера осуществляется программным способом через систему управления LINKPRINT. Принтер подключается к управляющему компьютеру через Wi-Fi соединение либо витую пару.

Удобная система автоматической чистки печатных голов.

Перед началом печати иногда необходимо пролить печатные головы небольшим количеством краски, чтобы прочистить дюзы. Для того, чтобы снять с подошвы печатной головы капли краски, обзывавшиеся после прочистки, можно использовать салфетки (ручной способ) либо вакуумный сборник (автоматическая бесконтактная система). Последний способ показал свою высокую эффективность в процессе работы. Благодаря отсутствию человеческого фактора повышается общая надежность системы.

Automatic cleaning system

Модуль для цилиндрической печати

УФ принтер LinkPrint FB690R поддерживает дополнительное устройство оборудованное сервоприводом для печати на бутылках и других цилиндрических предметах. В отличие от других существующих решений эта опция позволяет печатать изображение в 10-ки раз быстрее! Теперь стало возможным печатать на недорогом устройстве мелкие и средние тиражи.

Поворотный механизм с сервоприводом

"Кебаб" для печати по цилиндрическим формам

Механическая система печати на цилиндрах для LinkPrint FB690 позволяет наносить изображение по всей окружности. Изделие устанавливается на металлические ролики и за счет перемещения стола вращается при печати. Учитывая большую высоту подъема каретки, на приспособлении можно печатать от маленьких стаканов до большие бутылей.

Механический привод для цилиндрической печати

Объемная печать на косметической упаковке

Программное обеспечение, специально разработанное для печати на цилиндрических поверхностях, используя белую краску или УФ лак, позволяет создавать объем, специальные эффекты, уникальные текстуры дерева, кожи, имитации капель воды и многие другие.

Объемная печать на косметической упаковке

Печать на металле

Стандартная задача - печать на панелях формата А3. Большой размер стола позволяет разложить 4 панели и печатать на их одновременно. Это значительно повышает общую скорость печати. При этом потребовалось менее 2х минут для печати в высоко качественном режиме.

LinkPrint FB690 Печать на металле

МЕХАНИЧЕСКАЯ СИСТЕМА ПЕЧАТИ НА ЦИЛИНДРАХ KEBAB

Позволяет наносить изображение на цилиндрические поверхности, в том числе по всей их окружности. Изделие устанавливается на металлические ролики и, за счет перемещения стола, вращается при печати. Ролики могут передвигаться вдоль валов, учитывая большую высоту подъема каретки, на приспособлении можно печатать стаканы, термосы, кружки и даже небольшие бочонки.

СИСТЕМА С СЕРВОПРИВОДОМ ДЛЯ ПЕЧАТИ НА ЦИЛИНДРАХ

Новая разработка компании LinkPrint. Скорость печати выше, чем на механической системе в десятки раз. В комплект входит регулируемая по углу подъема платформа, сервопривод, вакуумный насос, LED сушка с блоком питания. Изделие устанавливается на специально подготовленную оснастку и фиксируется вакуумом. Существует два режима печати мультипроходный и однопроходный. В однопроходным режиме скорость печати изделия составляет всего 10 сек.

Печать на чехлах для телефонов

В результате множества экспериментов для принтера FB690 были разработаны специальные краски L-Ink GH200. Первым клиентом была компания профессионально занимающаяся печатью на чехлах для мобильных телефонов. Требовалась высокая адгезия, краска не должна была отслаиваться от изделия, при этом она должна была хорошо гнуться. Дополнительно требовалась высокая плотность пигментов белого и других цветов.

Печать на чемоданах

Особенность принтера FB690 в том, что существует возможность высоко поднять каретку и печатать на габаритных предметах. Это открывает дополнительные возможности для использования принтера. Например, печать на футбольных мячах, коробках или чемоданах!

LinkPrint FB690 Печать на чемоданах

Шрифт Брайля, текстуры, объемная печать
Упаковка, рекламные материалы, информационный таблички со шрифтом Брайля в последнее время стали широко востребованы. Необычные текстуры для реалистичной передачи визуальных и тактильных ощущений. С этими задачами, благодаря своей конструкции и используемым чернилам, прекрасно справляется принтер FB690.
